Pengertian Kabel JaringanKomputer

Kabel jaringan komputer adalah salah satu perangkat keras komputer berupa kabel yang dirancang khusus dengan kriteria tertentu, serta memiliki peran penting karena bertugas sebagai penghubung dengan karakteristik yang dikategorikan sebagai media transmisi terarah (guieded/wireline) dalam suatu jaringan komputer.

alasan pengguna kabel jaringan komputer (kelebihan kabel jaringan komputer)

  • Jaringan kabel bisa menyuplai kebutuhan jaringan di daerah pelosok, yang belum memiliki access point secara wireless
  • Cost/biaya untuk membangun jaringan kabel masih jauh lebih murah daripada wireless
  • Jaringan kabel cenderung lebih stabil dalam mentransmisikan data
  • Jaringan kabel juga cenderung tidak terpengaruh cuaca

Kelemahan Jaringan Kabel Komputer

  • Membutuhkan jumlah kabel yang banyak untuk suatu jaringan yang luas dan juga besar
  • Penempatan kabel yang harus diperhatikan, agar terhindar dari masalah – masalah kabel, seperti digigit oleh hewan pengerat
  • Terkadang instalasi yang melibatkan banyak kabel sering terlihat tidak rapih, dan berantakan oleh kabel

Fungsi Kabel Jaringan Komputer

Fungsi dari sebuah jaringan kabel itu sendiri adalah mentransmisikan data yang diperoleh dari server, menuju komputer user atau client dengan mengandalkan konektivitas dari sebuah kabel. Dengan adanya jaringan kabel ini, maka sebuah jaringan bisa dibangun hanya dengan cara mengkoneksikan kabel dengan server, client, dan juga perangkat keras jaringan lainnya.

Tentu saja, penggunaan kabel jaringan harus juga didukung oleh berbagai macam perangkat keras jaringan yang memadai dan juga berkualitas, agar nantinya proses transfer dan transmisi data menjadi lebih baik lagi dan juga tidak mengalmai gangguan.
Jenis-jenis Kabel Jaringan Komputer

Dalam penggunaannya, kabel jaringan komputer terdiri dari beberapa tipe yang biasanya disesuaikan dengan kebutuhan, kondisi, topologi jaringan, protokol dan ukuran jaringan komputer tertentu. Sebagai contoh, ada kabel jaringan komputer yang digunakan dalam jumlah sedikit (misalnya melalui Ethernet), namun ada pula penggunaan kabel jaringan komputer yang hampir tak terbatas (misalnya melalui interkoneksi internet). Contoh lainnya yakni sebuah kondisi dimana jaringan hanya mengijinkan satu jenis kabel saja yang dapat digunakan, atau ada pula kondisi lainnya yang justru menijinkan penggunaan kabel dengan cara kombinasi lebih dari satu jenis.
Setidaknya ada 3 macam tipe kabel yang masuk dalam kategori kabel jaringan komputer. Untuk memahami apa saja jenis kabel jaringan komputer termasuk bagaimana kriteria dan cara penggunaannya, berikut ini ulasan lengkapnya :

1. Kabel Coaxial

Kabel coaxial adalah jenis kabel yang terdiri atas dua penghantar di mana salah satu penghantarnya berada di tengah kabel dan dikeliling oleh penghantar satunya lagi dengan pola melingkar. Prinsip kerja Coaxial dengan cara menghantarkan arus atau sinyal listrik dari sumber ke tujuan.
Saat ini kabel jenis Coaxial sudah mulai ditinggalkan karena port untuk konektor BNC yang dipakai sudah jarang ditemukan pada perangkat komputer atau perangkat jaringan seperti switch dan router. Instalasi jaringan denga kabel coaxial sulit dan butuh keahlian esktra terutama dalam membuat atau memasang konektor.

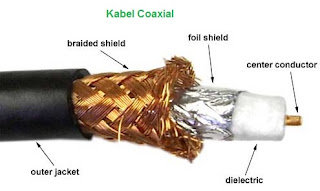

Bagian-bagian kabel coaxial ialah sebagai berikut.
  • Isolator luar (outer jacket) yang merupakan bagian kulit pembungkus terluar untuk melindungi seluruh bagian kabel.
  • Pelindung atau disebut juga grounding (barided copper shielding) yang merupakan serabut kabel terpilin bersilang yang berfungsi mengantisipasi frekuensi listrik yang tidak diinginkan.
  • Isolator dalam (plastic insulation) yang merupakan kulit pelapis kabel konduktor.
  • Konduktor (copper cunductor) merupakan inti kabel tunggal atau serabut yang berfungsi sebagai medium transmisi data.

Penggunaan kabel Coaxial
Dalam penggunaannya di dalam jaringan, kabel coaxial saat ini sudah tergantikan oleh fungsi kabel Twisted Pair yang akan dibahas setelah ini. Biasanya, kabel coaxial ini digunakan pada jenis jaringan yang memilki topologi jaringan bus dan juga topologi ring.

Penggunaan dari kabel coaxial yang sudah jarang digunakan ini tidak lain merupakan konsekuensi dari beberapa kelemahan yang dimilki oleh kabel coaxial itu sendiri.

Kelemahan kabel coaxial
Salah satu kelemahan utama dari jens kabel coaxial ini di dalam jaringan adalah karena memiliki jangkauan dan juga kualitas pentransmisian data yang terbatas, sehingga sudah jarang digunakan. Selain itu, kabel coaxial juga dinilai kurang fleksibel, terutama apabila dibandingkan dengan kabel twisted pair.

2. Kabel Twisted Pair

Kabel twisted pair merupakan kabel jaringan yang didalamnya terdiri atas beberapa kabel yang saling berpasangan. Sama seperti kabel coaxial, cara kerja dari kabel Twisted Pair adalah dengan mengahantarkan arus atau sinyal listrik dari sumber ke tujuan. Kabel twisted pair ini terbagi atas jenis, yaitu STP (Shielded Twisted Pair) dan UTP (Unshielded Twisted Pair).
STP adalah jenis kabel yang memiliki selubung pembungkus tembaga/alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. UTP adalah kabel yang terdiri dari 4 pasang kabel terpilin mirip kabel telepon.

Untuk Kabel Twisted pair sendiri jangkauannya tidak lebih jauh dari 100meter, Kecepatannya bervariasi mulai dari 10 Megabit per detik sampai 10000megabit/detik atau 10 Gigabit per detik

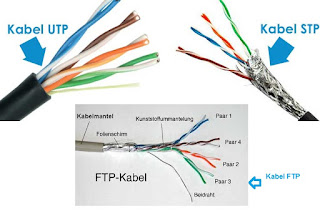

Kabel twisted pair memiliki 3 jenis kabel utama, berikut ini beberapa jenis kabel twisted pair, beserta ciri – cirinya
  • UTP (unshielded twisted pair)
Kabel UTP dalam aplikasinya tidak mendukung sebuah perlindungan atau proteksi dari kumpulan spiralnya. Karena tidak memilki perlindungan apapun pada bagian kabelnya, maka kabel jenis UTP ini memiliki kelemahan utama, yaitu sangat rentan dan juga sensitive terhadap voltase tinggi dan juga medan magnet. Kabel UTP banyak digunakan pada kabel jaringan telepon, dan juga jaringan LAN kecil (baca : Urutan kabel straight dan cross)
  • FTP (foiled twisted pair)
FTP memiliki spesifikasi yang lebih baik dibandingkan dengan kabel UTP, karena lapisan kabelnya dilindungi oleh semacam foil, sehingga hal ini membuat kabel jenis FTP memiliiki ketahanan yang lebih baik terhadap noise dan gangguan magnetic dibandingkan dengan kabel UTP
  • STP (shielded twisted pair)
Hampir sama dengan kabel FTP, kabel STP juga memiliki perlindungan di dalam lapisan kabelnya. Yang membedakan hanyalah bahan yang digunakan untuk melapisi susunan kabel twisted pairnya. STP juga memiliki kemampuan yang baik dalam menangkal noise dan gangguan magnetic.

Meskipun secara praktis kabel FTP dan juga kabel STP memilki banyak sekali keunggulan dibandingkan dengan UTP, namun demikian, kabel UTP masih menjadi favorit dalam penggunaannya di sebuah jaringan komputer. Hal yang membuat kabel UTP masih banyak digunakan adalah faktor ekonomis, dimana kabel jenis UTP memiliki harga yang jauh lebih murah dibandingkan dengan kabel FTP dan jga STP. Hal ini menyebabkan kabel UTP masih menjadi pilihan pertama dalam pembuatan jaringan.

3. Kabel Fiber Optik

Tidak seperti dua kabel sebelumnya yang menggunakan tembaga sebagai media penghantarnya. Kabel fiber optik ini tebuat dari serat kaca atau plastik yang sangat tipis. Karena terbuat dari kaca, sinyal yang dikirim oleh FO ini berupa cahaya dari sumber ke tujuan.
Makanya tidak heran bila transmisi kabel ini lebih cepat dibandingkan dengan dua kabel sebelumnya. Salah satu kelemahan kabel ini adalah gangguan (noise) yang sering terjadi apabila tertekuk walaupun hanya sedikit.

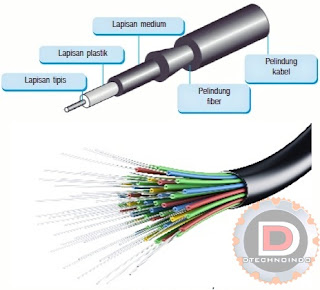

Bagian-bagian kabel fiber optik adalah sebagai berikut.
  • Pelindung kabel (cable jacket) yang merupakan bagian kulit pembungkus terluar untuk melindungi seluruh bagian kabel.
  • Pelindung fiber (strengthening fibers) berfungsi menjaga kabel dari benturan keras.
  • Lapisan plastik (coating) berfungsi menjaga kabel dari tekukan.
  • Lapisan tipis (cladding) berfungsi sebagai pembatas yang memuat gelombang cahaya sehingga data dapat ditransmisikan.
  • Fisik medium utama (core) berfungsi sebagai medium transmisi data.
Penggunaan Kabel fiber optik
Pada awalnya, kabel fiber optik hanya digunakan untuk keperluan khusus, seperti penggunaan pada jaringan backbone pada suatu perusahaan besar. Namun lama kelamaan, jaringan dengan menggunakan fiber optic menjadi semakin populer dan digunakan untuk keperluan jaringan secara umum, bahkan saat ini jaringan internet di rumah anda pun sudah banyak yang mendukng konektivitas menggunakan fiber optic
Kelebihan Fiber Optik
  • Mampu mentransmisikan sinyal dengan kecepatan tinggi
  • Simple dan juga fleksibel
  • Dapat mentransmisikan sinyal cahaya
  • Tahan terhadap gelombang radio
Kelemahan Fiber Optik
  • Harga instalasi yang tinggi
  • Tidak semua provider mau mendukung jaringan menggunakan fiber optic
  • Apabila digunakan pada jaringan sederhana dan kecil, tidak akan berpengaruh banyak
  • Kecepatan transmisi masih dibatasi oleh provider
Secara umum, dapat ditarik kesimpulan berupa perbedaan dari ketiga jenis kabel jaringan yang sudah dibahas, beserta kunggulan dan juga kelemahannya :
Kabel Coaxial Kabel Twisted Pair Kabel Fiber Optic
Dapat digunakan untuk jaringan dengan topologi bus dan juga ring Harga relative jauh lebih murah Mampu mentransmisikan data lebih cepat dan optimal
Memiliki kapasitas transmisi data yang terbatas Mudah diperoleh Tahan terhadap gangguan magnetic dan gelombang radio
Sudah jarang digunakan dan didukung oleh perangkat keras jaringan Instalasi yang tidak repot Sayangnya memilki biaya atau cost investasi yang sangat mahal
  Sayangnya untuk jenis UTP, tidak memiliki ketahanan terhadap noise atau gangguan magnetik
